Waarom u dit moet kennen voor Vaarbewijs 1
Waterstanden, brughoogtes en waterdieptes zijn vaste examenstof voor het Klein Vaarbewijs 1. Het CBR noemt onder meer NAP en andere vergelijkingsvlakken, dieptes en brughoogtes, peilschalen en hoogteschalen, en het gebruik van waterkaarten en nautische boekwerken.
U kunt dus zowel een begripsvraag verwachten (“waar staat NAP voor?”) als een rekenvraag waarbij u de werkelijke doorvaarthoogte of waterdiepte moet uitrekenen. Die rekenvragen zijn goed te doen zodra u één principe doorhebt — en dat principe staat verderop in dit artikel.
Wilt u eerst een overzicht van alle examenonderwerpen? Lees dan de onderwerpen van het Vaarbewijs 1 examen.
Waterpeil en waterstand: wat is het verschil?
De woorden waterpeil en waterstand worden in de praktijk door elkaar gebruikt, maar voor examenvragen helpt het om ze uit elkaar te houden.
Het waterpeil is het afgesproken, nagestreefde niveau van het water: het kanaalpeil, stuwpeil, zomerpeil of winterpeil. Het is een vast gegeven waarop kaarten en gegevens zijn gebaseerd.
De waterstand is de hoogte waarop het water op dít moment werkelijk staat. In het cursusmateriaal heet dat de werkelijke waterstand (WW). Die kan gelijk zijn aan het streefpeil, maar er net zo goed boven of onder liggen.
- Waterpeil (KP, SP, zomer-/winterpeil) = het nagestreefde niveau; hierop zijn de kaartgegevens gebaseerd.
- Waterstand (WW) = wat u nú op de peilschaal afleest.
- Het verschil tussen die twee is precies wat u in elke rekenvraag nodig heeft.
Waardoor verandert de waterstand?
De hoeveelheid water in een vaargebied is niet constant. De waterstand verandert onder andere door neerslag en langdurige droogte, aanvoer via rivieren en beken, de bediening van stuwen, gemalen en sluizen, eb en vloed, opwaaiing en afwaaiing door wind, en seizoensgebonden peilbeheer.
Daarom kunt u niet blind varen op de getallen die op de kaart staan. Bij een vaste brug met een kaarthoogte die maar krap groter is dan uw schip, is de kans reëel dat u er op de ene dag wel en op de andere dag niet onderdoor kunt.
NAP: het landelijke nulpunt
NAP staat voor Normaal Amsterdams Peil. Het is het landelijke referentieniveau — het nulpunt — waarmee hoogtes in Nederland met elkaar worden vergeleken.
Een waarde van NAP + 0,50 meter ligt een halve meter boven NAP; NAP − 0,50 meter ligt een halve meter eronder. Belangrijk: NAP is niet het wateroppervlak en ook niet het gemiddelde peil van een willekeurig kanaal. Het is puur een vast vergelijkingsvlak.
Peilschalen langs het water geven de werkelijke waterstand altijd ten opzichte van NAP aan.
KP en SP: het peil waarop de kaart is gebaseerd
Bij het maken van een waterkaart wordt uitgegaan van een gemiddelde waterstand. Bij kanalen heet die het kanaalpeil (KP), bij gestuwde rivieren het stuwpeil (SP). Dat is de “normale” waterstand waar de brughoogtes en dieptes op de kaart bij horen.
Het kanaal- of stuwpeil wordt zelf uitgedrukt ten opzichte van NAP, bijvoorbeeld: KP = NAP + 10. Dat betekent dat het water normaal gesproken 10 decimeter boven NAP staat. Het KP of SP staat op de waterkaart en in de Wateralmanak.
Een handige vuistregel uit de theorie: in het westen van het land ligt het kanaal- of stuwpeil vaak ónder NAP, in het oosten altijd bóven NAP.
- NAP = het landelijke nulpunt voor hoogtemetingen.
- KP = kanaalpeil, het streefpeil van een kanaal.
- SP = stuwpeil, het streefpeil op een gestuwde rivier zoals de Maas.
- WW = werkelijke waterstand, af te lezen op de peilschaal.
- Andere gebieden kunnen een eigen streefpeil met een eigen afkorting hanteren — kijk altijd op de kaart van uw vaargebied.
De peilschaal: de werkelijke waterstand aflezen

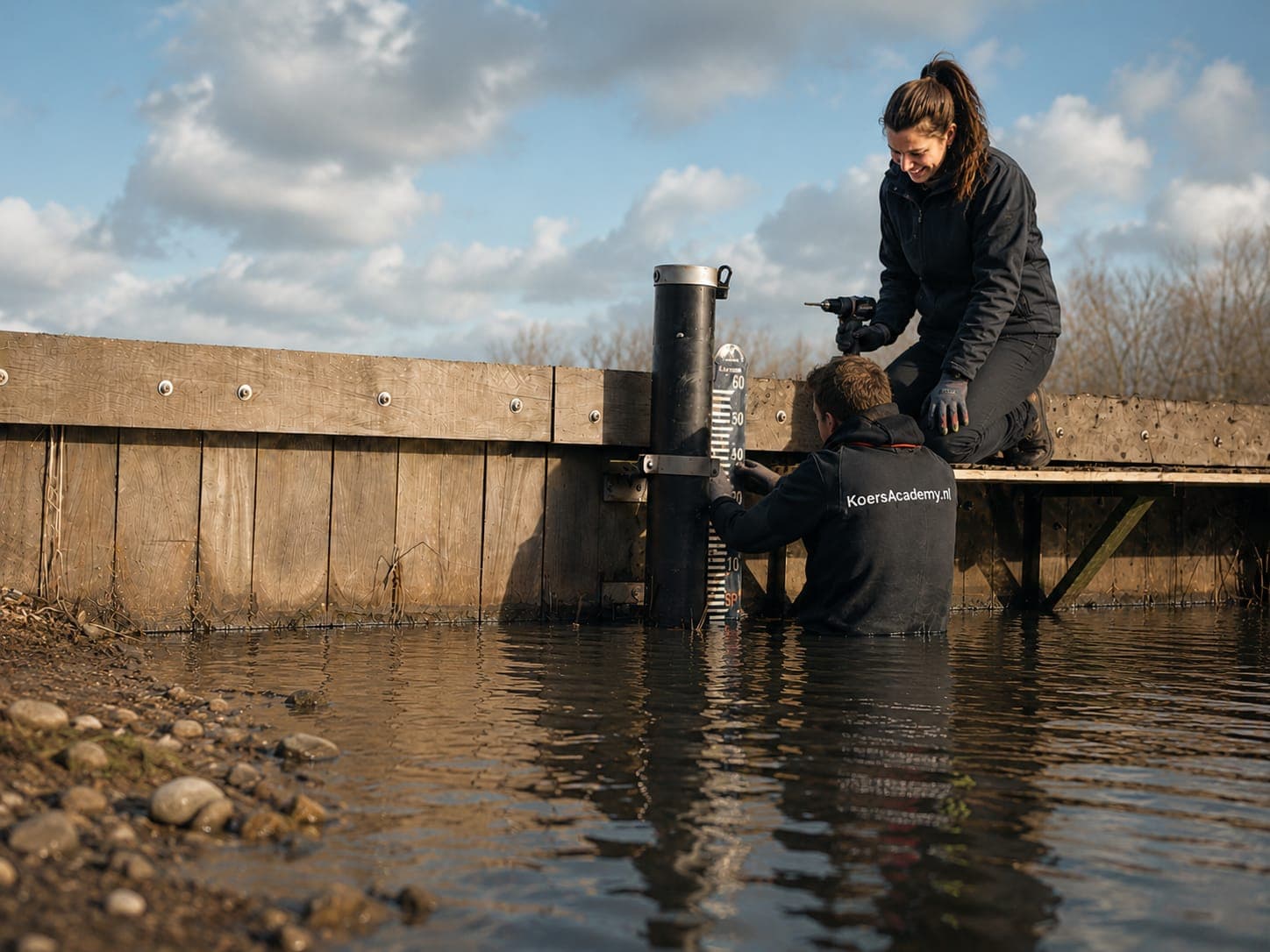

In vrijwel alle vaarwateren staan blauwe peilschalen langs de kant. Daarop leest u af hoe hoog het water op dat moment werkelijk staat, ten opzichte van NAP.

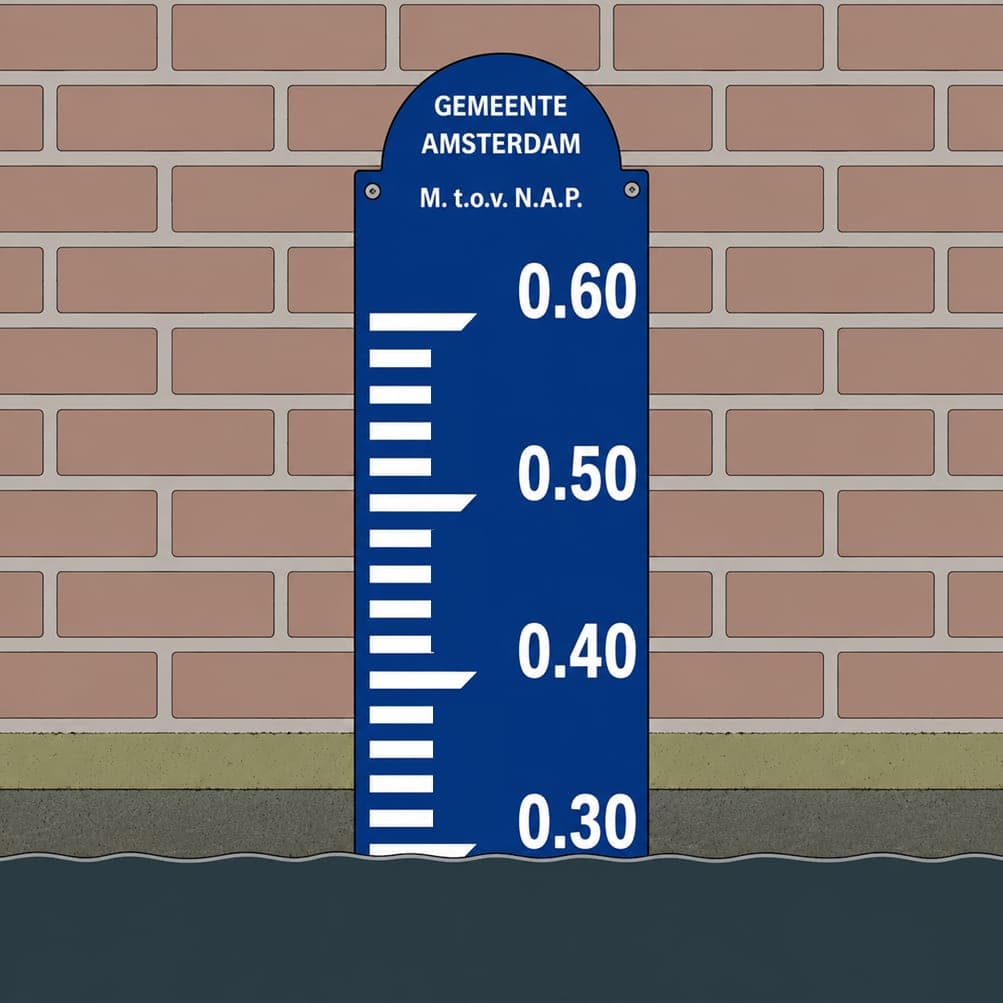

Op de schaal hieronder staat “M. t.o.v. N.A.P.”: de waarden zijn dus meters ten opzichte van NAP. De waterlijn staat bij 0,30 en er staat géén minteken voor. De werkelijke waterstand is daarom NAP + 0,30 meter.
Let goed op dat minteken. Staat de waterlijn bij −0,30, dan staat het water juist 0,30 meter ónder NAP. Let ook op de kleine tussenstreepjes: als er tussen 0,40 en 0,50 vijf streepjes zitten, is elk streepje 0,02 meter.
De hoogteschaal: direct de doorvaarthoogte aflezen

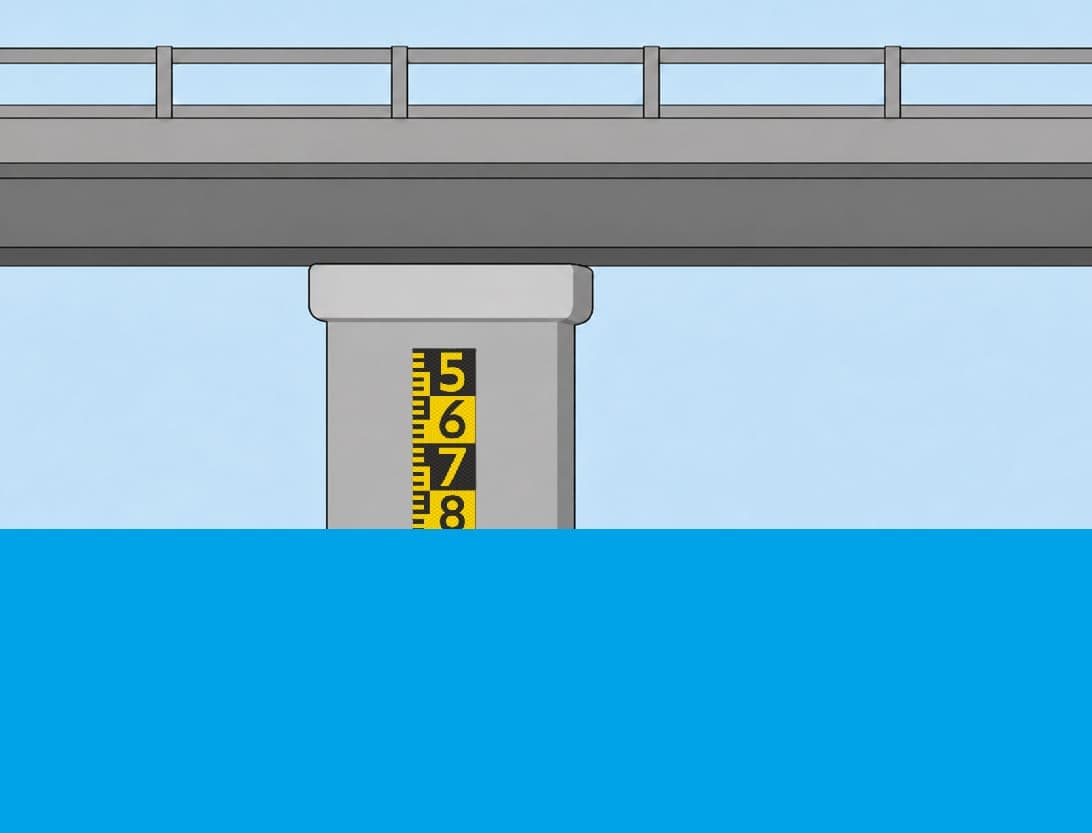

Bij veel bruggen hangt een zwart-gele hoogteschaal. Dat is in feite een omgekeerde peilschaal: hij geeft in blokken van één meter aan hoeveel ruimte er is tussen het wateroppervlak en de onderkant van de brug. U hoeft hier niets te verrekenen met NAP of KP.
Aflezen doet u zo: het laatste cijfer dat nog hélemaal boven water staat, geeft het aantal hele meters. Hoe ver het water daarna in het volgende blok staat, geeft de decimeters. Op de schaal hieronder is de 7 volledig zichtbaar en staat het water ongeveer acht tiende in het blok van de 8. De beschikbare onderdoorvaarthoogte is dus ongeveer 7,80 meter.
Let op de valkuil: het cijfer dat u bij de waterlijn ziet staan (hier de 8) is níét zomaar het antwoord. Dat blok is namelijk pas vol bij 8,00 meter, en zover is het water nog niet gezakt.
Denk ook even mee over de richting: daalt het water, dan komen er méér cijfers boven water en is er meer ruimte. Stijgt het water, dan verdwijnen de onderste cijfers en blijft er minder ruimte over.
Peilschaal of hoogteschaal? Het verschil dat punten kost
Dit is een klassieke examenval. De twee schalen lijken op elkaar, maar geven iets heel anders aan.
Een peilschaal (blauw, langs de kade) geeft de waterstand ten opzichte van NAP. Daarmee weet u nog níét hoeveel ruimte er onder een brug is — u moet die stand eerst vergelijken met het peil waarop de kaart is gebaseerd.
Een hoogteschaal (zwart-geel, bij een brug) geeft de actuele vrije hoogte onder die brug. Die waarde kunt u direct gebruiken.
H en D op de waterkaart: let op de decimeters
Op de waterkaart worden hoogtes en dieptes bij deze examenvragen in decimeters gegeven, ten opzichte van het kanaal- of stuwpeil.
Dit is een van de meest gemaakte fouten: H27 is géén 27 meter, maar 27 decimeter — oftewel 2,70 meter. Lees de vraag wel altijd goed, want soms wordt een waarde juist gewoon in meters gegeven.
- H30 = doorvaarthoogte van 30 dm = 3,00 meter (ten opzichte van KP).
- D12 = waterdiepte van 12 dm = 1,20 meter (ten opzichte van KP).
- 1 meter = 10 decimeter; 1 decimeter = 10 centimeter.
De kernvraag bij élke berekening
Alle hoogte- en diepteberekeningen draaien om één vraag: staat het water hoger of lager dan normaal (KP of SP), en hoeveel?
Zodra u dat verschil heeft, is de rest simpel optellen of aftrekken. Een tekening maken helpt enorm: zet een horizontale lijn voor NAP, teken KP daarboven of daaronder, en zet de werkelijke waterstand erbij. Dan ziet u het verschil direct staan.
- Water hoger dan KP → minder doorvaarthoogte, méér waterdiepte.
- Water lager dan KP → méér doorvaarthoogte, minder waterdiepte.
- Werkelijke doorvaarthoogte = kaarthoogte − (WW − KP).
- Werkelijke waterdiepte = kaartdiepte + (WW − KP).
Voorbeeld: doorvaarthoogte berekenen
Op de waterkaart staat bij een vaste brug H30. Op de kaart staat ook: KP = NAP − 5. Op de peilschaal bij de brug leest u af dat de werkelijke waterstand NAP + 1 is.
Stap 1 — hoeveel wijkt het water af? Van KP (NAP − 5) naar de werkelijke stand (NAP + 1) is 6 decimeter omhoog. Het water staat dus 6 dm hoger dan normaal.
Stap 2 — verwerk dat in de brughoogte. De kaarthoogte van 30 dm geldt bij KP. Omdat het water 6 dm hoger staat, blijft er 30 − 6 = 24 dm over. De werkelijke doorvaarthoogte is 24 dm, oftewel 2,40 meter.
Steekt uw schip 22 dm boven het water uit, dan houdt u 24 − 22 = 2 dm speling over. Dat is krap: houd altijd een veiligheidsmarge aan.
Voorbeeld: waterdiepte berekenen
Bij de waterdiepte werkt het precies andersom, want de bodem beweegt niet mee met het water.
Op de waterkaart staat bij een vaarweg D12. In de Wateralmanak staat: KP = NAP − 4. Op de peilschaal leest u af: NAP − 2.
Het water staat 2 dm hoger dan het kanaalpeil. De werkelijke diepte is daarom 12 + 2 = 14 dm. Heeft uw schip een diepgang van 1 meter (10 dm), dan houdt u 14 − 10 = 4 dm water onder de kiel.
Kruiphoogte, diepgang en speling
De kruiphoogte van uw boot is de afstand van het wateroppervlak tot het hoogste vaste punt: de stuurhut, een mast, antenne, radarbeugel of buiskap. Om onder een brug door te kunnen, moet de werkelijke doorvaarthoogte groter zijn dan die kruiphoogte.
De diepgang is de afstand van het wateroppervlak tot het diepste punt van de boot. Het verschil tussen de beschikbare waterdiepte en uw diepgang is de kielspeling.
Reken nooit tot op de centimeter. Golfslag, zuiging van passerende schepen, wind en onnauwkeurigheden in de aflezing verkleinen de ruimte tijdelijk. Een gangbare vuistregel is om minimaal 30 centimeter extra speling aan te houden; in examenopgaven wordt vaak met een veiligheidsmarge van 1 decimeter gerekend.
Zomerpeil en winterpeil
In veel beheerde vaargebieden wordt gewerkt met een apart zomer- en winterpeil. Het zomerpeil is doorgaans hoger, zodat er genoeg water is voor scheepvaart, landbouw en natuur. Het winterpeil is lager, om ruimte te houden voor neerslag en smeltwater.
Voor u aan boord betekent dat: bij een lagere winterstand komt u makkelijker onder een lage brug door, maar kan het vaarwater juist te ondiep worden. Neem dus altijd beide kanten mee.
Bij een sluis: twee panden, twee peilen
Een sluis verbindt twee vaarwegpanden die niet op dezelfde hoogte liggen. Aan weerszijden kan dus een ander peil en een andere waterstand gelden, en bij de sluis staan daarvoor aparte peilschalen.
Let bij een sluis op het peil vóór én na de sluis, en op de waterdiepte boven de sluisdrempel. Verandert het waterpeil, dan verandert ook de hoeveelheid water boven die drempel.
Waar controleert u de actuele waterstand?
Controleer de waterstand tijdens uw reisvoorbereiding, en zeker wanneer u onder een lage vaste brug door moet, uw boot een grote kruiphoogte heeft of relatief diep steekt, of wanneer er sprake is van langdurige droogte of juist hoge rivierafvoer.
U vindt de gegevens op de peilschalen onderweg, in de Wateralmanak, en bij Rijkswaterstaat, dat actuele waterstanden en verwachtingen publiceert. Kijk daarnaast altijd naar de actuele scheepvaartberichten: een afwijkende waterstand kan leiden tot beperkingen of stremmingen.
Oefenvragen in examenstijl
Deze vijf vragen zijn opgesteld in dezelfde stijl en notatie als de vragen in onze vragenbank. Probeer ze eerst zelf, en maak bij de rekenvragen een tekening.
Vraag 1
U vaart langs een kade in Amsterdam en ziet een blauwe peilschaal, zoals in de afbeelding hierboven. Deze schaal geeft de waterstand aan ten opzichte van N.A.P. De waterlijn staat bij de onderste waarde op de schaal. Wat is de waterstand ten opzichte van N.A.P.?
- A.De waterstand is 0,03 meter boven N.A.P.
- B.De waterstand is 0,30 meter boven N.A.P.
- C.De waterstand is 0,30 meter onder N.A.P.
- D.De waterstand is 0,40 meter boven N.A.P.
Juiste antwoord: B. Op de peilschaal staat “M. t.o.v. N.A.P.”: de waarden zijn meters ten opzichte van NAP. De waterlijn staat bij 0,30 en er staat geen minteken voor, dus het water staat bóven NAP. De waterstand is 0,30 meter boven N.A.P.
Vraag 2
U nadert een vaste brug. Op de waterkaart staat bij de brug H30. Het kanaalpeil is KP = NAP −5. Op de peilschaal leest u de werkelijke waterstand af: NAP +1. Uw schip steekt 22 dm boven het water uit. Hoeveel speling heeft u onder de brug?
- A.2 dm speling.
- B.4 dm speling.
- C.8 dm speling.
- D.Geen speling; u kunt niet onder de brug door.
Juiste antwoord: A. H30 betekent 30 dm doorvaarthoogte ten opzichte van het kanaalpeil. Het water staat 6 dm hoger dan KP: van NAP −5 naar NAP +1. De werkelijke doorvaarthoogte is dus 30 − 6 = 24 dm. Uw schip steekt 22 dm boven water uit, waardoor 24 − 22 = 2 dm speling overblijft.
Vraag 3
Uw schip heeft een diepgang van 1 meter. Op de waterkaart staat bij de vaarweg D12. In de Wateralmanak staat het kanaalpeil: KP = NAP −4. Op de peilschaal leest u de werkelijke waterstand: NAP −2. Hoeveel water heeft u onder de kiel?
- A.2 dm onder de kiel.
- B.4 dm onder de kiel.
- C.6 dm onder de kiel.
- D.8 dm onder de kiel.
Juiste antwoord: B. D12 betekent dat de kaartdiepte 12 dm is ten opzichte van het kanaalpeil. Het water staat 2 dm hoger dan KP: van NAP −4 naar NAP −2. De werkelijke diepte is daarom 14 dm. De diepgang is 10 dm, dus blijft er 4 dm water onder de kiel over.
Vraag 4
U nadert een brug en ziet op de pijler een zwart-gele hoogteschaal, zoals in de afbeelding hierboven. Hoeveel onderdoorvaarthoogte wordt aangegeven?
- A.7,00 meter
- B.8,00 meter
- C.7,80 meter
- D.8,60 meter
Juiste antwoord: C. De 7 staat nog volledig boven water, dus u heeft in elk geval 7 hele meters. Het water staat ongeveer acht tiende in het blok van de 8, wat 8 decimeter oplevert. Samen is dat 7,80 meter. Let op: de 8 die u bij de waterlijn ziet staan is niet het antwoord — dat blok is pas vol bij 8,00 meter. Verrekenen met KP of NAP is bij een hoogteschaal niet nodig.
Vraag 5
Het water in een kanaal stijgt tot boven het kanaalpeil. Wat betekent dit voor de doorvaarthoogte onder een vaste brug en voor de waterdiepte?
- A.De doorvaarthoogte neemt toe en de waterdiepte neemt af.
- B.De doorvaarthoogte en de waterdiepte nemen beide toe.
- C.De doorvaarthoogte en de waterdiepte nemen beide af.
- D.De doorvaarthoogte neemt af en de waterdiepte neemt toe.
Juiste antwoord: D. De brug en de bodem liggen vast; alleen het wateroppervlak beweegt. Stijgt het water, dan komt u dichter bij de brug (minder doorvaarthoogte) en verder van de bodem af (meer waterdiepte). Bij dalend water geldt precies het omgekeerde.
Veelgemaakte fouten
- NAP en KP verwarren: NAP is het landelijke nulpunt, KP het plaatselijke streefpeil van het vaarwater.
- Een peilschaal aanzien voor een hoogteschaal: alleen de hoogteschaal geeft de vrije hoogte direct aan.
- Decimeters als meters lezen: H27 is 2,70 meter, niet 27 meter.
- Het verschil de verkeerde kant op rekenen: hoger water betekent minder brughoogte, maar méér diepte.
- Alleen naar de brughoogte kijken: bij laag water past u er wel onderdoor, maar kunt u aan de grond lopen.
- De kruiphoogte vergeten: mast, antenne en radarbeugel tellen mee, niet alleen de romp.
Snel onthouden
- NAP = Normaal Amsterdams Peil, het landelijke nulpunt.
- KP = kanaalpeil, SP = stuwpeil, WW = werkelijke waterstand.
- Peilschaal (blauw) toont de waterstand; hoogteschaal (zwart-geel) toont de vrije hoogte.
- Water omhoog → brugruimte omlaag.
- Water omlaag → waterdiepte omlaag.
- H27 = 2,70 meter.
- Vergelijk de doorvaarthoogte met uw kruiphoogte, en de waterdiepte met uw diepgang.
Klaar om te oefenen voor je Vaarbewijs 1?
Maak gratis een proefexamen in CBR-stijl — direct je score en uitleg per vraag, geen account nodig.
Veelgestelde vragen
- Wat is het verschil tussen NAP en KP?
- NAP (Normaal Amsterdams Peil) is het landelijke referentieniveau voor hoogtemetingen in Nederland. KP is het kanaalpeil: het plaatselijke streefpeil van een kanaal of vaargebied, waarop de brughoogtes en dieptes op de waterkaart zijn gebaseerd. Het kanaalpeil wordt zelf uitgedrukt ten opzichte van NAP, bijvoorbeeld KP = NAP + 10 decimeter.
- Wat leest u af op een peilschaal?
- Op een blauwe peilschaal langs de kant leest u de werkelijke waterstand af ten opzichte van NAP. Staat er geen minteken voor de waarde, dan staat het water boven NAP; staat er wel een minteken, dan eronder. Met alleen die waarde weet u nog niet hoeveel ruimte er onder een brug is: u moet hem eerst vergelijken met het kanaal- of stuwpeil.
- Wat leest u af op een hoogteschaal bij een brug?
- Een hoogteschaal is een omgekeerde peilschaal, meestal zwart-geel, die in blokken van een meter aangeeft hoeveel vrije hoogte er op dat moment tussen het wateroppervlak en de onderkant van de brug is. U leest de waarde af bij de waterlijn en kunt die direct gebruiken; verrekenen met NAP of KP is niet nodig.
- Wordt de doorvaarthoogte groter bij laag water?
- Ja. De brug ligt vast, dus als het wateroppervlak daalt, wordt de afstand tot de onderkant van de brug groter. Tegelijk neemt de waterdiepte af, omdat de bodem niet meedaalt. Laag water geeft dus meer ruimte boven uw boot en minder water eronder.
- Wat betekent H27 op een waterkaart?
- In deze examennotatie staat H27 voor een doorvaarthoogte van 27 decimeter, oftewel 2,70 meter, gemeten ten opzichte van het kanaal- of stuwpeil. Op dezelfde manier betekent D12 een waterdiepte van 12 decimeter (1,20 meter). Reken decimeters dus altijd om naar meters voordat u ze met uw schip vergelijkt.
- Moet u waterstanden kunnen berekenen voor Vaarbewijs 1?
- Ja. NAP en andere vergelijkingsvlakken, dieptes en brughoogtes, peilschalen en hoogteschalen horen bij de examenstof voor het Klein Vaarbewijs 1. U kunt zowel begripsvragen als rekenvragen verwachten waarbij u de werkelijke doorvaarthoogte of waterdiepte moet bepalen.
